ہارڈ ویئر ڈیزائن میں ، کیپسیٹرز کی اہمیت اہم ہے۔مخصوص احتیاطی تدابیر سے آگاہ ہونے کے دوران ، صحیح قسم کا انتخاب ، سرکٹ کی کارکردگی اور وشوسنییتا کے لئے بہت ضروری ہے۔ہم متعدد عام قسم کے کیپسیٹرز ، ان کی خصوصیات اور مناسب اطلاق کے منظرناموں کو دریافت کرتے ہیں۔
سیرامک کیپسیٹر سیرامک مواد کو بطور ڈائی الیکٹرک ملازمت کرتا ہے۔اس کی سطح کو دھات کی فلم کے ساتھ لیپت کیا جاتا ہے ، اس کے بعد الیکٹروڈ بنانے کے لئے اعلی درجہ حرارت sintering ہوتا ہے۔بنیادی طور پر انتہائی مستحکم آسکیلیٹنگ سرکٹس میں استعمال ہوتا ہے ، یہ لوپ ، بائی پاس اور پی اے ڈی کیپسیٹرز کے طور پر کام کرتا ہے۔یہاں دو قسمیں ہیں-اعلی تعدد اور کم تعدد سیرامک ڈائی الیکٹرک ، ہر ایک مختلف تعدد حدود اور ایپلی کیشنز کو پورا کرتے ہیں۔یہ نوٹ کرنا ضروری ہے کہ نبض وولٹیج کے خرابی کے حساسیت کی وجہ سے کم تعدد سیرامکس نبض سرکٹس کے لئے ناجائز ہیں۔
پولی پروپیلین کیپسیٹرز (سی بی بی) ایک وسیع صلاحیت کی حد میں آتے ہیں ، زیادہ مطالبہ کرنے والے سرکٹس کے ل fit فٹ ہوجاتے ہیں۔پولی اسٹیرن کی طرح لیکن چھوٹے اور قدرے کم مستحکم ، وہ اکثر پولی اسٹیرن یا میکا کیپسیٹرز کی جگہ لے سکتے ہیں ، خاص طور پر اعلی کارکردگی کی صورتحال میں۔
یک سنگی کیپسیٹر میں بڑی گنجائش ، کمپیکٹ سائز ، اعلی وشوسنییتا ، مستحکم کیپسیٹینس ، درجہ حرارت کی مزاحمت ، اور نمی کی لچک کا حامل ہے۔گونج ، جوڑے ، فلٹرنگ ، اور نظرانداز کرنے کے لئے الیکٹرانک صحت سے متعلق آلات اور چھوٹے آلات میں بڑے پیمانے پر استعمال کیا جاتا ہے ، یہ یاد رکھنا ضروری ہے کہ وہ سرکٹس کو مربوط کرنے کے لئے موزوں نہیں ہیں۔ان کی ڈائی الیکٹرک جذب کی خصوصیات کاپاکیٹر کے پار ناپسندیدہ وولٹیج کو راغب کرسکتی ہے ، جو صحت سے متعلق انضمام سرکٹس میں ایک نہیں ہے۔

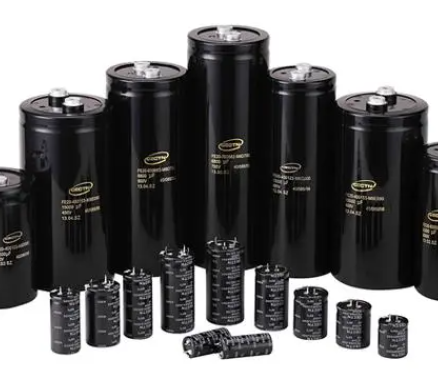

ایلومینیم الیکٹرویلیٹک کیپسیٹرز اپنے چھوٹے سائز اور بڑی صلاحیت کے لئے جانا جاتا ہے ، پھر بھی وہ نمایاں نقصانات اور رساو کا شکار ہیں۔انہیں بجلی کی فراہمی کے فلٹرنگ ، کم تعدد جوڑے ، ڈیکوپلنگ ، اور ایپلی کیشنز کو نظرانداز کرنے میں اپنی جگہ ملتی ہے۔
ٹینٹلم (سی اے) اور نیوبیم (سی این) الیکٹرویلیٹک کیپسیٹرز ، چھوٹے نقصانات اور رساو کے ساتھ ، اعلی کارکردگی والے سرکٹس میں ایلومینیم الیکٹرویلیٹکس کی جگہ لے سکتے ہیں۔
کسی کیپسیٹر کا انتخاب کرتے وقت ، گنجائش ، درجہ بندی والی وولٹیج ، آپریٹنگ درجہ حرارت کی حد ، اور کارکردگی میں استحکام پر غور کریں۔مزید برآں ، ان احتیاطی تدابیر پر عمل کریں: ایلومینیم الیکٹرولائٹس ، پولرائزڈ ہونے کی وجہ سے ، ریورس وولٹیج یا AC کنیکشن سے پرہیز کرنا چاہئے۔وہ تیزی سے چارج ڈسچارج کے منظرناموں کے لئے موزوں نہیں ہیں۔ہمیشہ اپنی درخواست کے لئے تیار کردہ کیپسیٹرز کا انتخاب کریں اور ان کی درجہ بندی والی وولٹیج سے تجاوز نہ کریں۔اتار چڑھاو AC بجلی کی فراہمی کے ساتھ ، وولٹیج کا مارجن چھوڑیں۔سرکٹ بورڈز پر ، یقینی بنائیں کہ کوئی بھی نشانات الیکٹرولائٹک کیپسیسیٹر کے دھماکے سے متعلق والو سے اوپر نہیں ہیں اور مناسب وقفہ کو برقرار رکھیں۔ان کیپسیٹرز میں الیکٹرولائٹ آتش گیر اور سنکنرن ہے۔بورڈ سے رابطے سے گریز کریں۔آخر میں ، یک سنگی کیپسیٹرز ، ان کی بڑی گنجائش والے انحرافات کے ساتھ ، سرکٹس کے ل ideal مثالی نہیں ہیں جس میں اعلی استحکام کی ضرورت ہوتی ہے۔
